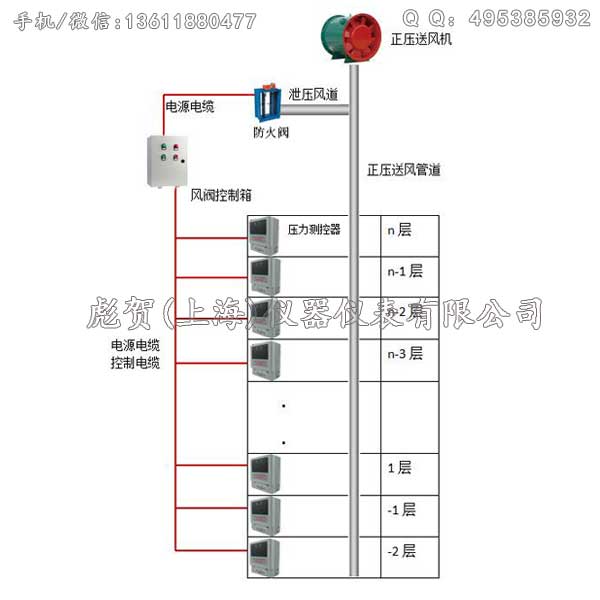

PH168X3 型風壓差控制器專為消防正壓送風系統設計開發，機械加壓送風系統的余壓過低不利于防煙，而余壓過高則會導致樓梯間和前室、前室和走道之間疏散門兩側，由于壓差過大而導致防火門無法開啟的嚴重后果。智能壓差控制器是用來檢測前室與走道，或樓梯間與走道的壓差值，此款產品帶工作指示燈，報警指示燈和報警蜂鳴器，LED 顯示當前壓差值及上、下限值，當達到設定值時（前室與走道25-30Pa,樓梯間：40-50Pa）輸出開關信號，開關信號接入位于樓頂?shù)呐酝ㄐ箟洪y控制箱，控制旁通泄壓閥開閥和閉閥，實現余壓控制作用。

產品特點:

 采用進口微壓芯體

 采用阻燃ABS 殼體材料，良好的抗沖擊、耐溫等性能

 直觀大顯示屏

 手動按鍵壓值零點校準

 可現場設置開關量輸出型上限與下限的壓力值范圍

 帶報警指示燈及報警蜂鳴器

 精度高

  主要應用在消防正壓送風感測壓差高要求控制泄壓閥,余壓閥動作.高精度要求壓差控制為目的工業系統中運用.此產品也稱之為正壓送風傳感器,壓差測控器,風壓差傳感器等!

技術參數：

 型號：PH168X3

 空氣、不可燃或無腐蝕性氣體

 測量范圍： 0～100pa

 耐壓：1000Pa

 精度：±0.5%F.S

 輸出方式：無源開關信號（24VDC/3A）

 工作電壓：24VDC

 介質溫度：-20～85℃

 顯示：LED 液晶顯示

 過程連接：高壓和低壓孔均為6mm

長管嘴(-)連接到低壓端，短管嘴(+)連接到高壓端

 控制器壽命: 10 萬次

 密封等級：IP54

 過載能力：150%FS

 外形尺寸：160 x 112 x 59.1mm

 重量：350g

電氣連接：

 1 號端子(信號+）和2 號（信號-）并聯接旁通泄壓閥控制柜；

 5 號端子接24VDC 供電負極，6 號端子接24VDC 正極。

壓差連接：

 當壓差控制器安裝在電梯前室或樓梯間，低壓管（長管）接軟管連到走廊，高壓管（短管）不空氣、不可燃或無腐蝕性氣體用連接軟管；

 當壓差控制器安裝在走廊或走道，高壓管（短管）接軟管連到電梯前室或樓梯間，低壓管（長管）不用連接軟管。
